AD8318 Digital RF Power Detector - SV1AFN


SP6MLK
29.06.2019 08:02:17
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Administrator

Lokalizacja:: Kłodzko JO80IK

Posty: 30453 #3964255
Od: 2013-10-18

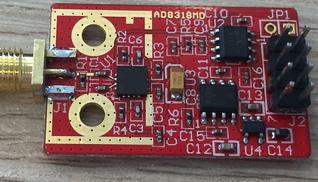

AD8318 Digital RF Power Detector - SV1AFN



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



Obrazek

_________________
Life above 50,000 MHz
73! Stanisław Kłodzko JO80IK
IC-7300 + IC-9700 + (2m - 9el + 250W),
(70cm - 21 el + 250W), (23cm - 55 el + 150W)


Electra28.01.2021 05:18:19
poziom 5

oczka

SP5MXF
29.06.2019 11:41:24
Grupa: Użytkownik

Posty: 4 #3964284
Od: 2019-6-22


Ilość edycji wpisu: 1
    SP6MLK pisze:

    AD8318 Digital RF Power Detector - SV1AFN



Ciekawy układ do zastosowania jako detektor, wskaźnik itp.

Jako urządzenie pomiarowe niespecjalnie się nadaje, chyba że zaakceptujemy niepewność pomiarową w zakresie +/- 1 dB, czyli +/- 26%, a więc w skrajnym przypadku i raczej mało prawdopodobnym.
Różnica pomiędzy wskazaniem dwóch identycznych układów, opartych o ten detektor przy identycznym poziomie mocy, wskazania mogą się różnić aż o 52%.
Oczywiście jest skrajnie mało prawdopodobny taki przypadek różnic wskazań, lecz producent przewidział taką możliwość.

High accuracy: ±1.0 dB over 55 dB range Tłum. Wysoka dokładność: ± 1,0 dB w zakresie powyżej 55 dB

Prawdopodobnie jest tak, że układy pracują podobnie lecz zależnie od częstotliwości mierzonej, odczyt odchyla się raz na plus a innym razem na minus od właściwego poziomu, więc prawdopodobnie błąd będzie się odchylał do 26% z tendencją że raczej jednak ten błąd będzie mniejszy niż wartość maksymalna 26%, lecz nawet błąd 20% nie jest mały, do wielu zastosowań jednak taka dokładność w zupełności wystarczy, no i przede wszystkim umożliwia "jakiś" pomiar, jaki by on nie był.

Można zbudować "power meter" w oparciu o ten układ i może być on nawet akceptowalnie dokładny z amatorskiego punktu widzenia, pod warunkiem wykonania kalibracji częstotliwościowej z profesjonalnym miernikiem np. HP-437B czy Marconi 6960B lub wielu innych podobnych. Po wykonaniu porównania i wyznaczeniu charakterystyki częstotliwościowej warto jeszcze sprawdzić "liniowość" w całym zakresie dynamicznym układu, znając te odchylenia można zawsze przy pomiarze nanieść poprawkę i otrzymać w miarę dokładne wyniki pomiarów z amatorskie punktu widzenia, w akceptowalnie niskich kosztach urządzenia "pomiarowego".

Tomasz SP5MXF
