Antenna Two delta loops in phase (collinear) ON6WG / F5VIF
    SP9FYS pisze:

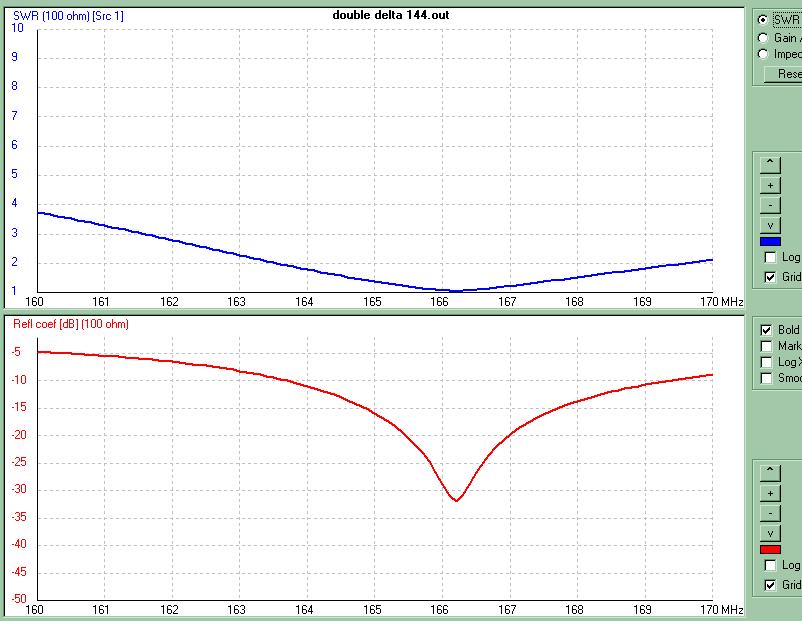

    Obrazki, bez opisu, mam nadzieję, że są zrozumiałe.






    Jak będzie taka potrzeba, dołączę plik wynikowy 4nec2 do ew. modyfikacji i badań.
    _____________
    Życzę sukcesów,
    Ryszard




Witam

Drogi Kolego

Niejasny jest dla mnie punkt zasilania tak stackowanych 2x2 delt
Byłem święcie przekonany że delta x 2 z materiału (pliku pdf) i te ze zdjęć w punkcie zasilania mają oporność 50om
Jeśli skrzyżuję dwie takie anteny jak ta ze zdjęcia która już jest prawie gotowa i punkt stackowania - krzyżowania, będzie "0"
Dwie górne belki (ramiona) będą na krzyż połączone a cztery ramiona trójkątów (od dołu) też razem i wtedy oporność wyjdzie 50om ?
A kąt krzyżowania 60stopni ? czy 90 stopni ?

Musiałbym przeprojektować praktyczny punkt zasilania - sposób podłączenia gniazda zasilającego

Na teraz wyobrażam to sobie iż przez krzyż "dolnych" 4 ramion przechodzi izolatorek gniazda i środkowy bolec podłaczony, wlutowany w punkt krzyżowania górnych elementów anten "belek"

Czy dobrze rozumuję ?


Serdecznie pozdrawiam
