Przeliczyłem antenę używając oryginalnych, podanych przez Kolegę wymiarów i niestety nie mam dobrych wiadomości. Antena będzie się stroić daleko poza pasmem, w okolicach 165MHz, Uzyłem programu MMana Basic który w odróznieniu od 4nec2 daje lepsze efekty dla anten z elementami o małej smukłości (tj stosunkowo grube rurki) Pozwoliłem sobie przeliczyć na nowo antenę i jej wymiary poniżej:
jak widać, wymiary dość istotnie równią się od żródłowych.
Wymiary w technologicznych zaokrągleniach dają rezonans w okolicach 144MHz, Taka antena - pojedynczy zestaw ma impedancję charakterystyczną około 120 omów i pracuje w polaryzacji pionowej. i dla tej impedancji przebieg swr wygląda tak:
Teraz przechodzę do obrazowań 3D. Najkorzystniejsza charakterystykę uzyskujemy gdy kąt pomiędzy antenami jest mały. Przyjąłem wysokość umieszczenia anteny 8m - to się tyczy zestawu dwóch takich samych anten które zostały obliczone powyżej. dla różnych kątów ustawienia anten - 15st, 45st. 90 stopni. Odległość pionowa pomiędzy antenami - praktycznie 0. To najprostszy wariant połaczenia anten. Ponieważ odległośc pomiędzy antenami jest niewielka, praktycnie zerowa, nie potrzeba żadnych dodatkowych układów dopasowujących.

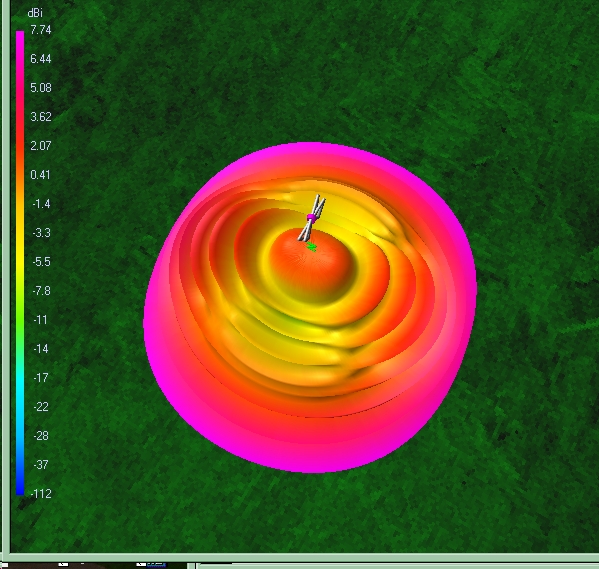

15 stopni:
45 stopni:
90 stopni:
_______________________________________________________ Wariant z przesunięciem pionowym anten - jutro. Nie wchodzę tu w techniczne szczegóły połączenia - sfazowania anten, to dośc trudne technicznie zagadnienie, ale wyniki są b. obiecujące.
Pozdr. Ryszard
|
