Wysokostabilny generator kwarcowy GWM-5-1

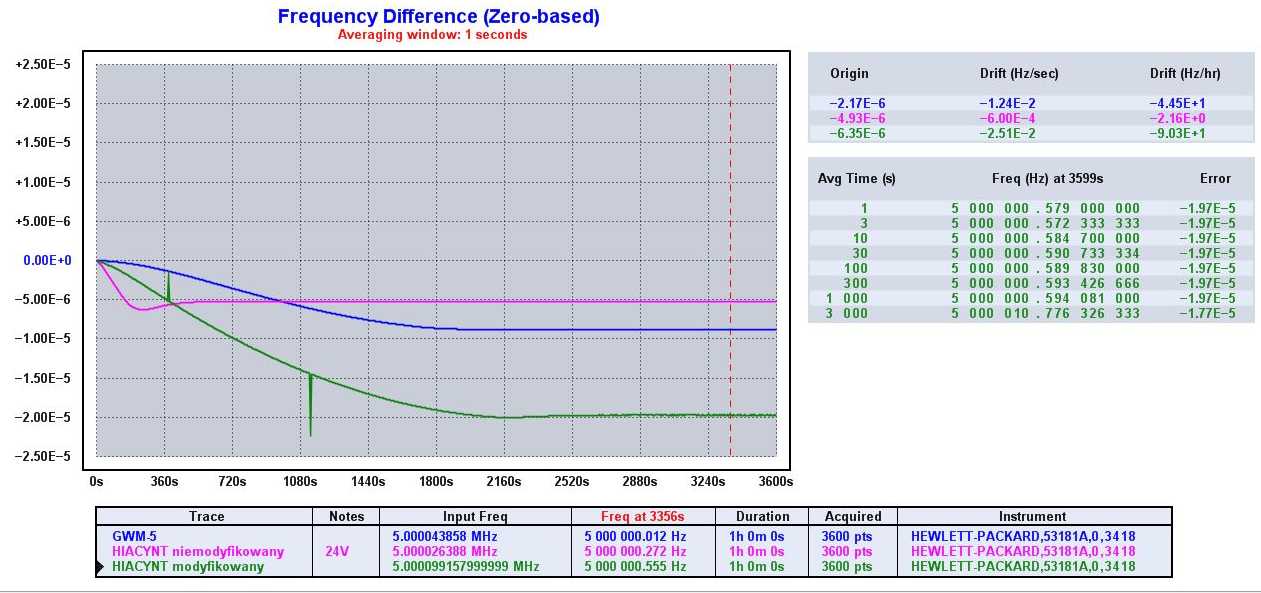

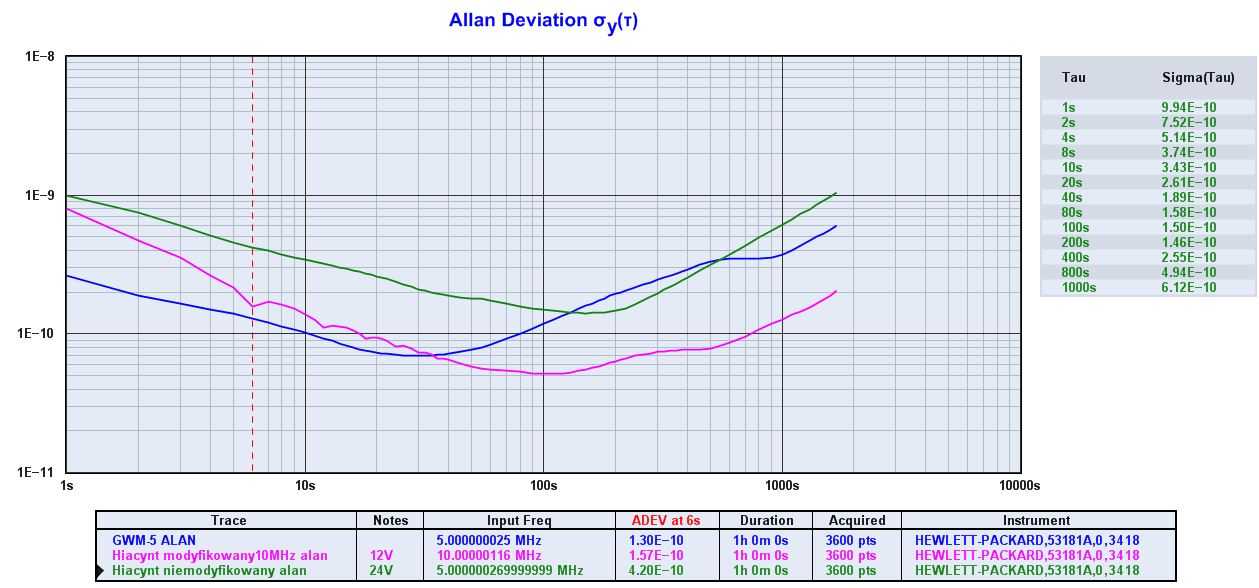

Jestem leniwy ,wiec zamiast spisywać wyniki do Exela kupiłem interface GPIB. Użyłem programu Time Lab autorstwa KE5FX który umożliwia pomiary i porównanie generatorów.Na początek porównałem rozgrzewanie termostatów trzech generatorów: GWM-5 pracującym w zbudowanym przeze mnie częstotliwościomierzu. Częstotliwość ustawiałem mierząc nadajnik pierwszego programu. Ze starego masztu. HIACYNT modyfikowany przeze mnie opis tutaj: http://www.mikrofale.iq24.pl/default.asp?grupa=160451&temat=372030 Hiacynt niemodyfikowany , zasilany z 24 V. Kliknij na obraz,żeby powiększyć. Stabilność generatorów porównałem za pomocą obliczeń dewiacji Alana po godzinnym nagrzaniu termostatu .Najlepiej wypadł modyfikowany Hiacynt. Kliknij na obraz,żeby powiększyć.
